Language

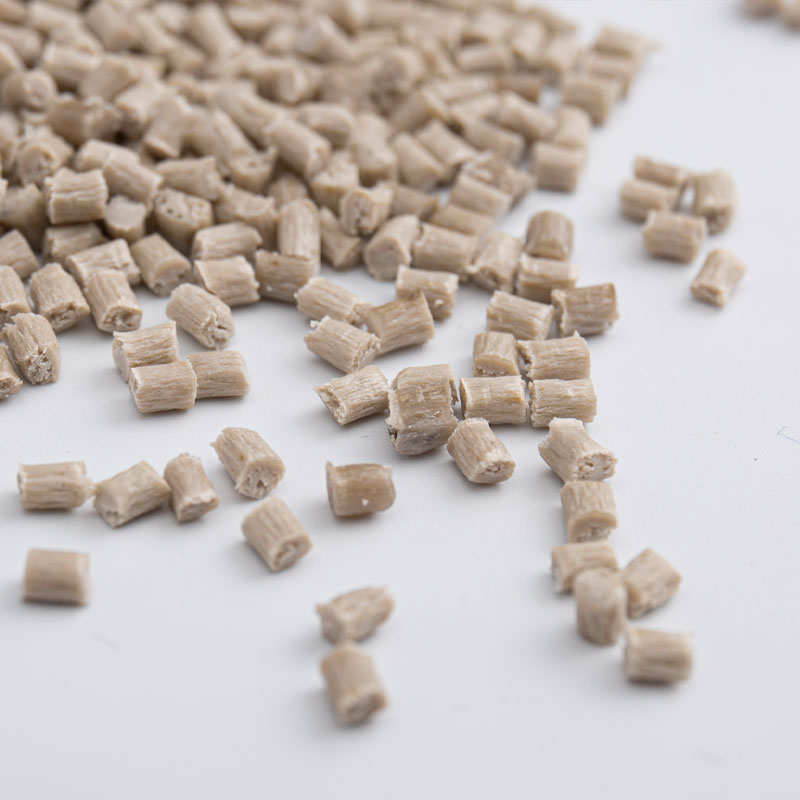

| Popis produktu | ||||
| Identifikácia živice | 20% vystužené skleneným vláknom, odolnosť voči ultra vysokým teplotám, vysoká tuhosť, vynikajúca chemická odolnosť, odolná voči oderu, stupeň pre styk s potravinami | |||
| Farba | Prirodzená alebo typická farba | |||
| Hlavné aplikácie | Elektrické komponenty, elektronické komponenty, robotické aplikácie, ložiskové puzdrá, ložiskové príruby, konektory, príslušenstvo čerpadiel, tesnenia, chirurgické nástroje | |||
| Spôsob spracovania | Vstrekovanie | |||
| Typické vlastnosti | Testovacia metóda | Skúšobná podmienka | Hodnota | Jednotka |
| Fyzikálne vlastnosti | ||||
| Hustota | DIN EN ISO 1183 | 23 ℃ | 1.45 | g/cm³ |
| Rýchlosť toku taveniny | DIN EN ISO 1133 | 400 ℃/5 kg | 45 | g/10 min |
| Zmršťovanie | GB15585 | 0,4-0,6 | % | |
| Mechanické vlastnosti | ||||
| Pevnosť v ťahu | DIN EN ISO 527 | 50 mm/min | 135 | MPa |
| Modul v ťahu | 7000 | MPa | ||
| Predĺženie pri prestávke | 2.5 | % | ||
| Pevnosť v ohybe | DIN EN ISO178 | 2 mm/min | 200 | MPa |
| Ohybový modul | 7000 | MPa | ||
| Konzolový nosník Neprekonateľná nárazová sila | DIN EN ISO 180 | 4 mm, 22 ℃ | 65 | KJ/M² |
| Izod Vrubová nárazová sila | DIN EN ISO 180 | 4 mm, 23 ℃ | 8 | KJ/M² |
| Tepelný výkon | ||||
| Teplota deformácie tepla | DIN EN ISO 75 | 1,8 MPa, nežíhané | 315 | ℃ |
| Teplota deformácie tepla | DIN EN ISO 75 | 0,45 MPa, nežíhané | 325 | ℃ |
| Teplota topenia | DIN EN ISO 11357 | 340 | ℃ | |
| koeficient lineárnej expanzie | DIN EN ISO 11359 | Tečúce, pod Tg | 2.00E 01 | μm/m/℃ |
| koeficient lineárnej expanzie | DIN EN ISO 11359 | Tečúce, nad Tg | 2.20E 01 | μm/m/℃ |
| Tepelný výkon | ||||
| Povrchová odolnosť | IEC 60093 | 23 ℃ | 1,00 E 15 | Ω.CM |
| Objemový odpor | IEC 60093 | 23 ℃ | 1,00 E 15 | Ω.CM |
| pevnosť izolácie | IEC 60243 | 2,0 mm | 24 | KV/mm |
| dielektrická pevnosť | IEC 60250 | 23 ℃ 1 KHz | 3.1 | |
| rozptylový faktor | IEC 60250 | 23 ℃ 1 MHz | 0.005 | |
| CTI | IEC 60112 | 150 | V | |
| Vlastnosti spomaľujúce horenie | ||||
| Vlastnosti spomaľujúce horenie | UL94 | 0,3 mm | V0 | |
| Vlastnosti spomaľujúce horenie | UL94 | 0,5 mm | V0 | |
| Vlastnosti spomaľujúce horenie | UL94 | 1 mm | V0 | |
| Vlastnosti spomaľujúce horenie | UL94 | 1,5 mm | V0 | |
| Index horľavosti žeravého drôtu | IEC60695-2-12 | 0,75 mm | 850 | ℃ |
| Index horľavosti žeravého drôtu | IEC60695-2-12 | 1,5 mm | 850 | ℃ |
| Index horľavosti žeravého drôtu | IEC60695-2-12 | 3 mm | 960 | ℃ |
| Index horľavosti žeravého drôtu | IEC60695-2-13 | 0,75 mm | 850 | ℃ |
| Index horľavosti žeravého drôtu | IEC60695-2-13 | 1,5 mm | 850 | ℃ |
| Index horľavosti žeravého drôtu | IEC60695-2-13 | 3 mm | 960 | ℃ |
Poznámka:
(1) Údaje predstavujú typické hodnoty len pre zákaznícku referenciu a nepredstavujú záruku minimálnej alebo maximálnej špecifikácie kvality, ani žiadnu inú formu záruky.
(2) Výkon sa môže v rôznych farbách líšiť.
Pozor:
Tu uvedené údaje a informácie sú založené na našich súčasných znalostiach a skúsenostiach. Ak sa objavia nové poznatky alebo skúsenosti, môžu byť bez predchádzajúceho upozornenia vykonané úpravy informácií a údajov v tomto texte. Keďže podmienky používania a príslušné zákony sa môžu líšiť v závislosti od miesta a času, zostáva zodpovednosťou zákazníka určiť, či sú produkty a informácie uvedené v tomto dokumente vhodné na ich zamýšľané použitie, a zabezpečiť, aby ich pracovisko a metódy manipulácie s produktom boli v súlade s platnými zákonmi a inými vládnymi nariadeniami. Lisu New Materials nepreberá žiadnu zodpovednosť za tieto informácie a neposkytuje žiadne záruky. Všetky implikované záruky predajnosti alebo vhodnosti na konkrétny účel sú týmto výslovne vylúčené.
| Typický proces vstrekovania | |
| Sušenie plastov | |
| Doba schnutia | 2–4 hodiny |
| Teplota sušenia | 130-150 ℃ |
| Zariadenie na sušenie | Teplovzdušná sušička |
| Typ sušenia | Kontinuálne sušenie (výrobný proces) |
| Vstrekovanie Process | |
| Sekcia trysiek | 370 ~ 390 ℃ |
| Plastová sekcia | 380 ~ 400 ℃ |
| Sekcia dopravy | 360 ~ 380 ℃ |
| Maximálna teplota vstrekovania | 450 ℃ |
| Vstrekovací tlak | 30 ~ 70 MPa |
| Rýchlosť vstrekovania | 30 ~ 75 mm/s |
| Rýchlosť plastifikačného tlaku | Tlak: 35–70 MPa Rýchlosť: 50–100 mm/s |
| Plastifikačný spätný tlak | 20 ~ 60 MPa |
| Odporúčaná teplota formy | 170 ~ 220 ° ℃ |
Zrieknutie sa zodpovednosti: Vyššie uvedené procesy vstrekovania sa môžu líšiť v závislosti od geometrie produktu, dizajnu formy a špecifikácií vstrekovacieho stroja. Špecifické úpravy by sa mali vykonať podľa skutočných okolností.
